一、技术参数：

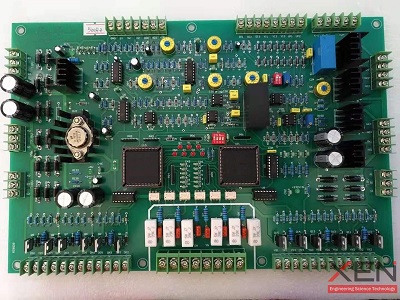

1、产品名称：LIN-812十二脉冲中频电源控制板
2、适用装置：适用于200HZ-1000HZ各种晶闸管并联谐振中频电源。
3、正常使用条件：
    A.海拔不超过2000米。
    B.环境温度不低于-10℃，不高于+40℃。
    C.空气最大相对湿度不超过90%（20℃±5℃时）。
    D.运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。
    E.无剧烈振动和冲击。
4、主要技术参数:
    A.主电路进线额定电压：380V~1200V（50/60HZ）。
    B.控制供电电源：单相18V/1A、单相7.5V/3A、单相18V/2A、三相18V/2A、。
    C.中频电压反馈信号：AC  15V/15mA。
    D.电流反馈信号：AC  12V/5mA六相输入。
    E.整流触发脉冲移相范围：α=0~130°。
    F.整流触发脉冲不对称度：小于1°。
    G.整流触发脉冲信号宽度：≥600μS、双窄、间 隔60°。
    H.整流触发脉冲特性：触发脉冲峰值电压：≥12V
                        触发脉冲峰值电流：≥1A
                        触发脉冲前沿陡度：≥0.5A/μS
    I.逆变频率：200HZ-2500HZ。
    G.逆变触发脉冲信号宽度：1/32×逆变频率。
    K.逆变触发脉冲特性：触发脉峰值电压：≥22V
                        触发脉峰值电流：≥1.5A
                        触发脉冲前沿陡度：≥2A/μS
    L.最大外型尺寸：335×230×40mm。
    M.故障信号输出：控制板在检测到故障信号时，输出一组接点信号，该接点容量为AC：5A/220V；DC：10A/28V。
