一、产品名称

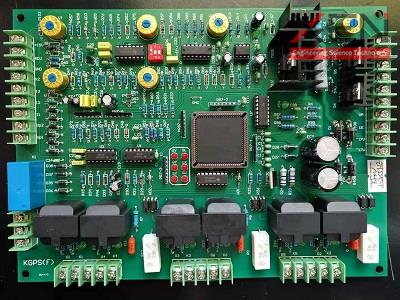

    产品名称：LIN-6恒功率晶闸管中频电源控制板
二、适用装置
    适用于400HZ-10KHZ各种晶闸管并联谐振中频电源。
三、正常使用条件
    1.海拔不超过2000米。
    2.环境温度不低于-10℃，不高于+40℃。
    3.空气最大相对湿度不超过90%（20℃±5℃时）。
    4.运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。
    5.无剧烈振动和冲击。
四、主要技术参数
    1.主电路进线额定电压：100V~1000V（50/60HZ）
    2.控制供电电源：单相17V/2A。
    3.中频电压反馈信号：AC 15V/15mA。
    4.电流反馈信号：AC 12V/5mA三相输入。
    5.整流触发脉冲移相范围：α=0~130°。
    6.整流触发脉冲不对称度：小于1°。
    7.整流触发脉冲信号宽度：≥600μS、双窄、间隔60°。
    8.整流触发脉冲特性：触发脉冲峰值电压：≥12V
                        触发脉冲峰值电流：≥1A
                        触发脉冲前沿陡度：≥0.5A/μS
    9.逆变频率：400HZ-10KHZ。
    10.逆变触发脉冲信号宽度：1/16×逆变频率。
    11.逆变触发脉冲特性：触发脉峰值电压：≥22V
                         触发脉峰值电流：≥1.5A
                         触发脉冲前沿陡度：≥2A/μS
                       （末级驱动器为外置）
    12.最大外型尺寸：245×175×40mm。
    13.故障信号输出： 控制板在检测到故障信号时，输出一组接点信号，该接点容量为AC：5A/220V；DC：10A/28V。
