LIN - 3中频电源主控制器

一、产品名称

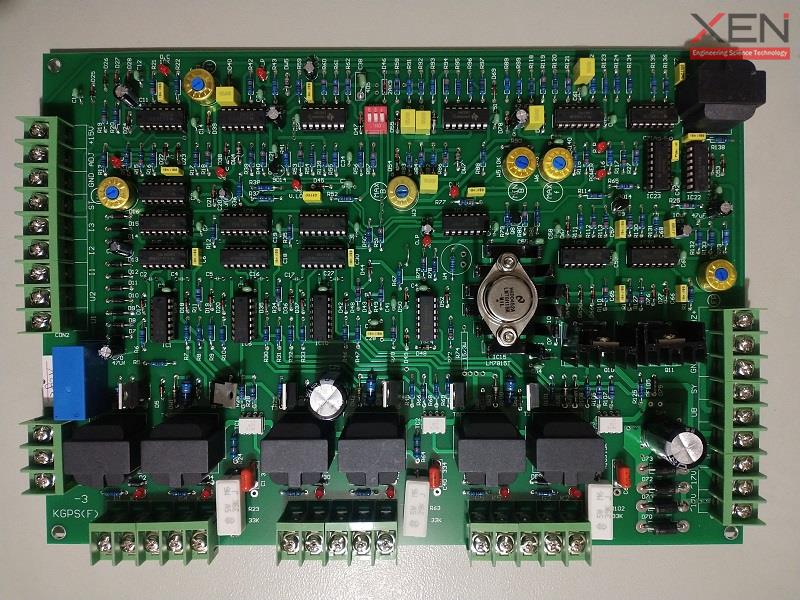

    LIN（KGPS）-6恒功率晶闸管中频电源控制板

二、技术要求

    适用装置：适用于400HZ-10KHZ各种晶闸管并联谐振中频电源。

三、正常使用条件

    1.海拔不超过2000米。

    2.环境温度不低于-10℃，不高于+40℃。

    3.空气最大相对湿度不超过90%（20℃±5℃时）。

    4.运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。

    5.无剧烈振动和冲击。

四、主要技术参数

    1.主电路进线额定电压：100V~1000V（50/60HZ）。

    2.控制供电电源：单相17V/2A。

    3.中频电压反馈信号：AC 15V/15mA。

    4.电流反馈信号：AC 12V/5mA三相输入。

    5.整流触发脉冲移相范围：α=0~130°。

    6.整流触发脉冲不对称度：小于1°。

    7.整流触发脉冲信号宽度：≥600μS、双窄、间隔60°。

    8.整流触发脉冲特性：触发脉冲峰值电压：≥12V

      触发脉冲峰值电流：≥1A

      触发脉冲前沿陡度：≥0.5A/μS

    9.逆变频率：400HZ-10KHZ。

    10.逆变触发脉冲信号宽度：50μS。

    11.逆变触发脉冲特性：触发脉峰值电压：≥22V

      触发脉峰值电流：≥1.5A

      触发脉冲前沿陡度：≥2A/μS

      （逆变的触发脉冲变压器是外接的）

    12.最大外型尺寸：295×205×40mm。

    13.故障信号输出：控制板在检测到故障信号时，输出一组接点信号，该接点容量为AC：5A/220V；DC：10A/28V。
